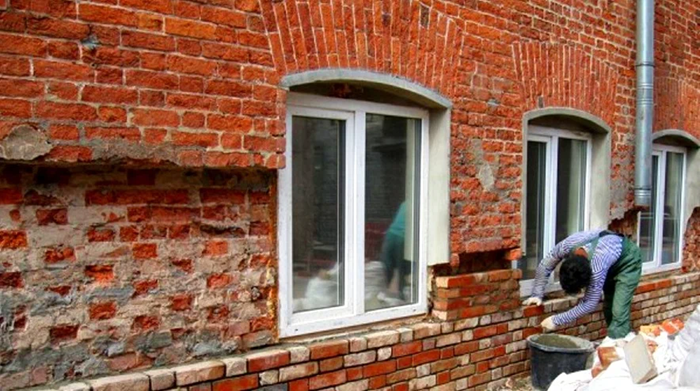

Кирпичный фасад со временем теряет прочность и внешний вид из?за влаги, перепадов температур, усадки здания и ошибок при эксплуатации.
Дефекты могут проявляться как локально (сколы, выветривание раствора), так и системно (трещины, выпучивание, отслоение облицовки), поэтому ремонт кирпичной кладки должен начинаться с диагностики причин.
Грамотно выполненные работы восстанавливают несущую способность, защищают стены от намокания и возвращают фасаду аккуратный рисунок швов. Ниже приведены практичные способы ремонта и правила, которые помогают избежать повторного разрушения и лишних затрат, включая ремонт фасада в Москве.
Диагностика и подготовка: что проверить перед ремонтом
Перед любым вмешательством важно отличить косметические проблемы от конструктивных. Если ограничиться «замазкой» трещин при продолжающемся увлажнении или подвижках основания, дефект появится снова.
Типовые повреждения кирпичной кладки
- Выкрашивание кирпича – разрушение граней и поверхности, часто из?за морозного распирания при намокании.
- Разрушение или вымывание швов – потеря раствора, появление пустот, продувание и проникновение воды.
- Трещины – вертикальные, диагональные, по швам или через кирпич; могут указывать на деформации, коррозию перемычек, ошибки перевязки.
- Высолы – белый налет солей, признак миграции влаги через кладку.
- Отслаивание облицовочного слоя – риск падения элементов, требует усиленного подхода.
Правила обследования и безопасности
- Определить источник влаги: дефекты водостока, протечки отливов, отсутствие капельников, примыкания к кровле, трещины вокруг окон.
- Оценить геометрию: выпучивания, отклонения плоскости, «живые» трещины (установить маяки и наблюдать).
- Проверить крепление облицовки: наличие связей/анкеров, состояние перемычек и закладных.
- Организовать доступ: леса, ограждение зоны, защита от падения предметов; при угрозе обрушения – временное раскрепление.
Диагностика наружной стены: трещины, выветривание, высолы, отслоения
Перед ремонтом фасадной кирпичной кладки важно зафиксировать текущее состояние стены и понять причины дефектов. Это позволяет выбрать правильную технологию восстановления и не повторить ошибки, из?за которых повреждения появились.
Диагностику выполняют по сухой погоде, уделяя внимание швам, углам, зоне цоколя, перемычкам, местам примыканий и участкам под водостоками. Осмотр дополняют простыми проверками: простукиванием, измерением ширины трещин, оценкой влажности и состояния раствора.
Признаки дефектов и что они означают
- Трещины – бывают «волосяные» по швам, сквозные, ступенчатые по кирпичу и раствору. Опасны трещины, которые растут (увеличиваются в длину/ширину) и проходят через несколько рядов кладки; часто связаны с подвижками основания, перегрузкой перемычек, температурно-влажностными деформациями или коррозией закладных.
- Выветривание (разрушение поверхности) – крошение граней кирпича, потеря фактуры, «песок» на ладони, углубления в швах. Обычно вызвано увлажнением, замораживанием-оттаиванием, низкой морозостойкостью кирпича/раствора, ошибками в подборе материалов или отсутствием нормального отвода воды.
- Высолы – белые кристаллические налёты на кирпиче и швах. Почти всегда указывают на миграцию солей с влагой: протечки, капиллярный подсос от цоколя, недостаточная гидрофобизация, использование материалов с высоким содержанием растворимых солей.
- Отслоения и отрыв элементов – бухтение при простукивании, локальные «пузыри», отслаивание лицевого слоя, выпадение фрагментов раствора из швов. Часто связаны с плохой адгезией ремонтных составов, ремонтом по влажному/загрязнённому основанию, коррозией металлических связей, намоканием и последующим замерзанием.
Практические правила фиксации состояния
- Нанести дефекты на схему фасада: зона, высота, протяжённость, ориентация.
- Сфотографировать участки с привязкой к ориентирам (угол, окно, шов), повторять фото после осадков и через 2–4 недели.
- Измерить и записать ширину трещин (минимум/максимум), отметить сквозные/несквозные.
- Проверить прочность шва: если раствор легко выкрашивается на глубину более 10–15 мм, потребуется расшивка и перезаполнение.
- Определить источники влаги: водостоки, отливы, примыкания, капиллярный подсос от грунта, трещины в швах.
Критерии срочности ремонта
- Трещины, которые увеличиваются со временем или имеют ступенчатый характер.
- Выпадение кирпича/раствора, активное разрушение швов, «бухтение» и отслоения.
- Постоянные высолы и мокрые пятна, особенно в зоне цоколя и под водостоками.
Итог: грамотная диагностика фасадной кладки начинается с выявления типа дефекта и, главное, источника влаги и деформаций. Только после фиксации трещин, оценки состояния кирпича и швов, а также устранения причин намокания и подвижек имеет смысл переходить к расшивке, замене кирпича, инъектированию/армированию и защитным обработкам – тогда ремонт будет долговечным, а не косметическим.
